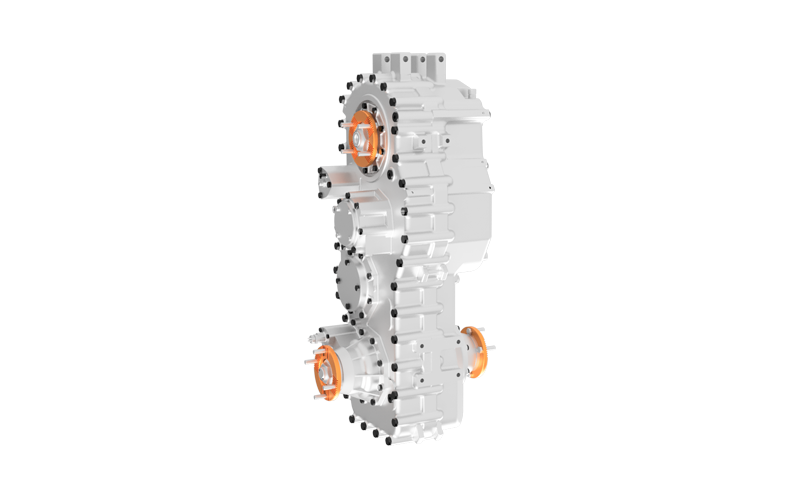

Caixa de transferência ZQC3750

Gruas móveis de todo-o-terreno com capacidade superior a 100 toneladas

输入扭矩 N・m

输出扭矩 N・m

产品手册下载服务图标

概述优势规格型谱表

产品概述

Caixa de transferência para gruas móveis, binário máximo de entrada de 40 000 N·m.

产品优势

A caixa de transferência está equipada com uma bomba de lubrificação sob pressão e utiliza uma válvula proporcional de distribuição de óleo.

A caixa de transferência inclui uma ligação para arrefecedor de óleo externo.

Possibilidade de ligação de tomada de força (PTO) ou bomba de óleo de emergência.

Design especial da dentagem, elevada capacidade de carga.

产品规格

Binário de entrada máximo (N·m)	40 000 (em estrada), 27 250 N·m (fora de estrada)
Regime máximo de entrada (r/min)	2500
Distância entre centros de entrada e saída (mm)	750
Rácio de transmissão	Relação alta (em estrada) 0,8/1, relação baixa (fora de estrada) 1,81
Operação de mudança de velocidades	Pneumática de três posições
Operação de saída do eixo dianteiro	Operação pneumática com interruptor indicador
Rácio de distribuição de binário dianteiro/traseiro do diferencial interaxial	1:1/1:2/1:3
Pressão de operação pneumática (bar)	6.5-10
Quantidade de óleo de lubrificação (L)	8.5
Massa total (kg)	595 kg (com diferencial, sem tomada de força)
Equipamento opcional	Disponível com tomada de força N400 ou dispositivo de conexão de bomba ZF8605
Flange de ligação	T180(ISO8667)

备注：产品参数及图片仅供参考；如有变动，不另行通知。
